ตะแกรงปั๊มรู

Perforated Plate : ตะแกรงปั๊มเจาะรู

ตะแกรงปั๊มรู ตะแกรงรู ตะแกรงเหล็ก แผ่นเจาะรูเกิดจากการนำแผ่นโลหะมาปั๊มเจาะรูตามลวดลายเฉพาะ เช่น รูกลม รูสี่เหลี่ยม ลายดอกไม้ บานเกล็ดหรือช่องลม (Louvers) เป็นต้น

สามารถกำหนด ขนาดรู ระยะห่างระหว่างรู (P) และมุมของแนวปั๊มเจาะรูได้ ซึ่งในการนำแผ่นตะแกรงปั๊มเจาะรูไปใช้งานบางงานเฉพาะอาจต้องมีการกำหนด ประเภทรู ขนาดรู ระยะห่างของรู เช่น ตะแกรงคัดข้าว หรือ ตะแกรงขัดสีเมล็ดข้าว เป็นต้น

โดยส่วนใหญ่โลหะที่นิยมนำมาปั๊ม คือ แผ่นเหล็ก แผ่นสแตนเลส อลูมิเนียม สังกะสี แผ่นพลาสติก PP และแผ่นไม้ HPL

การใช้งาน

แผ่นตะแกรงปั๊มรู ตะแกรงเหล็ก ตะแกรงรู แผ่นเจาะรูเหล็กสามารถพ่นทำสีแบบพาวเดอร์โค้ต แต่ถ้าเป็นการใช้งานภายนอกอาคารควรชุบสังกะสีร้อนหรือ ชุบกัลวาไนซ์เพื่อป้องกันสนิม เพิ่มความคงทน

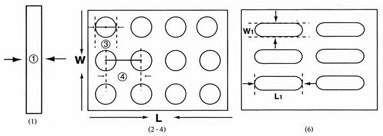

PERFORATED PLATE MODEL DETAIL : รูปแบบรายละเอียด

(1) Thickness : ความหนา
(2) Size (WxL) : ขนาดแผ่น (กว้าง x ยาว)
(3) Hole Diameter : ขนาดรู
(4) Pitch : ระยะห่างระหว่างจุดศูนย์กลางรู ถึงจุดศูนย์กลางรู
(5) Angle (a,b,c) : มุมของแนวเจาะ
(6) Hole (W1xL1) : ขนาดรูป (W1xL1)

PERFORATED PLATE MODEL

ตะแกรงรู แผ่นเจาะรู
1⌀x2P (open 23%)

ตะแกรงรู แผ่นเจาะรู
1.5⌀x3P (open 23%)

ตะแกรงรู แผ่นเจาะรู
2⌀x4P (open 23%)

ตะแกรงรู แผ่นเจาะรู
3⌀x5P (open 33%)

ตะแกรงรู แผ่นเจาะรู
3⌀x6P (open 23%)

ตะแกรงรู แผ่นเจาะรู
4⌀x6P (open 40%)

ตะแกรงรู แผ่นเจาะรู
4⌀x7P (open 30%)

ตะแกรงรู แผ่นเจาะรู
5⌀x8P (open 35%)

ตะแกรงรู แผ่นเจาะรู
6⌀x9P (open 40%)

ตะแกรงรู แผ่นเจาะรู
8⌀x12P (open 40%)

ตะแกรงรู แผ่นเจาะรู
8⌀x13P (open 34%)

ตะแกรงรู แผ่นเจาะรู
10⌀x15P (open 40%)

ตะแกรงรู แผ่นเจาะรู
12⌀x18P (open 40%)

ตะแกรงรู แผ่นเจาะรู
15⌀x20P (open 51%)

ตะแกรงรู แผ่นเจาะรู
20⌀x30P (open 40%)

ตะแกรงรู แผ่นเจาะรู
25⌀x35P (open 46%)

ตะแกรงรู แผ่นเจาะรู
1×15 (open 28.16%)

ตะแกรงรู แผ่นเจาะรู
2×13 (open 35%)

ตะแกรงรู แผ่นเจาะรู
3×20 (open 40%)

ตะแกรงรู แผ่นเจาะรู
4×20 (open 36%)

ตะแกรงรู แผ่นเจาะรู
5×20 (open 47%)

ตะแกรงรู แผ่นเจาะรู
8×20 (open 53%)

ตะแกรงรู แผ่นเจาะรู
3☐x5P (open 36%)

ตะแกรงรู แผ่นเจาะรู
5☐x8P (open 39%)

ตะแกรงรู แผ่นเจาะรู
6☐x9.5P (open 40%)

ตะแกรงรู แผ่นเจาะรู
3☐x5P (open 36%)

ตะแกรงรู แผ่นเจาะรู
5☐x8P (open 39%)

ตะแกรงรู แผ่นเจาะรู
6☐x9.5P (open 40%)

ตะแกรงรู แผ่นเจาะรู
(open 38%)

ตะแกรงรู แผ่นเจาะรู
(open 43%)

ตะแกรงรู แผ่นเจาะรู

ตะแกรงรู แผ่นเจาะรู
7×14 (open 49%)

ตะแกรงรู แผ่นเจาะรู
10×20 (open 51%)

ตะแกรงรู แผ่นเจาะรู
13×28 (open 53.2%)

BURRED PERFORATION

Standard Size Table

STANDARD SIZE
No.	A	B	centers	H	T
B-1	6㎜	13.8㎜	20	2~3	1.0~1.2
B-2	9㎜	25㎜	/ANY	2~3	0.8~1.0
B-3	10.8㎜	16㎜	24	2~3	0.8~1.0
B-4	13㎜	18㎜	25	2~3	2.3~3.2
B-5	13㎜	20㎜	25	2~3	1.6~2.0
B-6	14.5㎜	18㎜	24	2~3	0.8~1.2

FIXED LOUVERS

Standard Size Table

STANDARD SIZE
No.	W	L	Size	T
L-1	10mm	30mm	/ANY	1
L-2	10mm	50mm	/ANY	1.0~1.2
L-3	15mm	60mm	/ANY	1.0~1.2
L-4	15mm	70mm	/ANY	1.0~1.6
L-5	15mm	80mm	/ANY	1.0~1.6
L-6	15mm	100mm	/ANY	1.6~2.0
L-7	20mm	100mm	/ANY	1.6~2.0
L-8	20mm	120mm	/ANY	1.6~2.0
L-9	20mm	150mm	/ANY	1.6~2.0
