ตะแกรงยืด / ฉีก

EXPANDED METAL : ตะแกรงยืด/ตะแกรงฉีก
ตะแกรงยืดหรือตะแกรงฉีกเกิดจากการนำแผ่นโลหะมาปั๊มฉีกให้เป็นช่องรูรูปข้าวหลามตัด โดยแต่ละมุมยังคงยึดติดและต่อกันอย่างเป็นระเบียบ

จึงเป็นการเพิ่มความแข็งแรง รองรับน้ำหนักกดบนแผ่นได้มากโดยไม่บิดงอหรือเสียรูป มีความฝืดบนผิว หน้าสูง น้ำหนักเบา และลวดลายสวยงาม สามารถนำไปใช้งานได้หลากหลายรูปแบบ

เช่น ทำรั้ว ขั้นบันได ราวบันไดกันตก ฝ้าเพดาน ทางเดินเหนือศีรษะ ฉากหรือผนังกั้นห้อง ชั้นวางของ หรือตะแกรงหุ้มสายพาน รั้วกำแพงบ้านเหมาะกับบ้านสมัยใหม่ โรงงานแบบใหม่ทันสมัย และการประยุกต์ใช้ประโยชน์ทั่วไป สามารถทำได้ทั้งเหล็ก สแตนเลส อลูมิเนียม เหล็กซิ้งค์
การใช้งาน
1. ตะแกรงเหล็กยืดสามารถพ่นสีแบบพาวเดอร์โค้ดได้ แต่ถ้าเป็นการใช้งานภายนอกอาคารควรชุบสังกะสีร้อนหรือชุบกาวาไนซ์เพื่อความคงทน
2. เพื่อป้องกันอันตรายจากคมตะแกรงเหล็ก ควรออกแบบให้มีการกรอบครอบส่วนริมของตะแกรง
3. ตะแกรงเหล็กยืดมีหลายรุ่นให้เลือก ต่างกันที่ความหนา และขนาดช่องข้าวหลามตัดควรเลือกใช้ให้เหมาะสมกับลักษณะการใช้

EXPANDED METAL : ตะแกรงยืดรุ่นบาง (ตะแกรง CT)
รุ่น ขนาดช่อง ขนาดแผ่น น้ำหนัก / ม้วน
(No.) SW LW T W (ฟุต) (KG.)
CT : 1 2.5 5.0 0.6 0.6 1 ' x 18 ' 3.6
CT : 2 3.0 6.5 0.6 0.6 2 ' x 19 ' 7.2
CT : 3 3.8 8.0 0.6 0.8 2 ' x 19 ' 7.2
CT : 4 3.8 8.0 0.6 0.5 2 ' x 28 ' 8.0
CT : 6 6.2 13 0.6 1.0 2 ' x 23 ' 7.3
CT : 7 9.0 17 0.6 1.5 2 ' x 23 ' 7.3
S : 1 5.0 10 0.6 0.6 2 ' x 22 ' 5.0
หมายเหตุ
* รุ่น (CT : 1, CT : 2, CT : 3) เหมาะสำหรับทำช่องระบายอากาศ, หุ้มสายพาน, ทำฝ้าเพดาน ฯลฯ
* รุ่น (CT : 6, CT : 7, S : 1) เหมาะสำหรับทำตะกร้ารถจักรยาน, ไส้กรองรถจักรยานยนต์, ผนังฉาบปูน ฯลฯ
EXPANDED METAL MODEL DETAIL : รูปแบบรายละเอียด
S - ความยาวของตะแกรงวัดตามด้านรูแคบ
L - ความกว้างของตะแกรงวัดความด้านรูยาว
S : finished length in short diagonal direction of mesh
L : finished length in long diagonal direction of mesh

SURFACE TREATMENT
If any further surface treatment in the expaned metal lath product, such as electro-plating, electro-coating, paintign, galvanization or covering with plastics is needed, please contact us in details.
USERS
Expanded metal lath product is full of variation, Its price and maintenance free are cheap, It is widely used in facetory, vessels, mine, building son the pavement, foodboard of stairs, enclosures, partition, banisters, cement straighten meterials, electirites, furniture etc. please refer to the flollowing pictures.
Overall size mm
Width Length
LW SW
1219 214
1117 1219
933 2438
869 6000
620

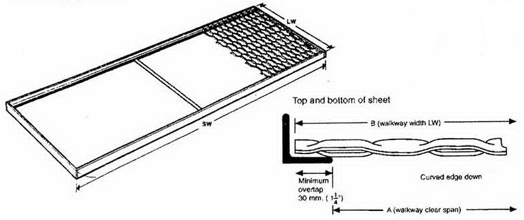

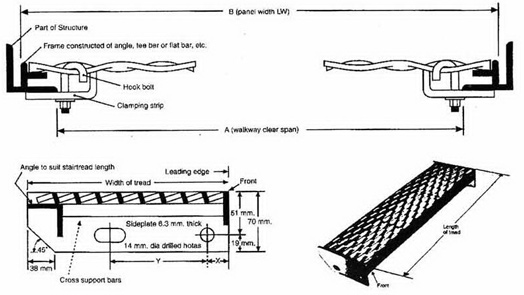

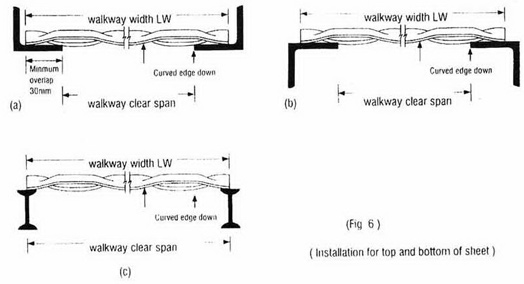

When fixing the side of Expanded Metal and welded in situ to the stell beam or shape supporting structure, weld the side as shown in Fig.6-a.b.c


But according to appliction comditions, welding spots may be every 2 meshes or 4 meshes (Refer Fig.1)

However, it is recommended for safety to weld every mesh for such applications where traffices are busy or where are likely subjected to heavy shocks and vibrations
EXPANDED METAL MODEL : ตะแกรงเหล็กยืด
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

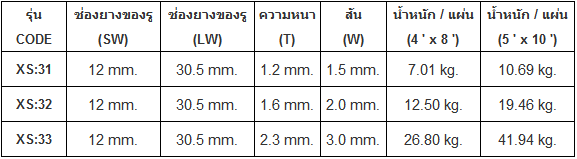

12 mm. 30.5 mm. 1.2 mm. 1.5 mm. 7.01 kg. 10.69 kg.
12 mm. 30.5 mm. 1.6 mm. 2.0 mm. 12.50 kg. 19.46 kg.
12 mm. 30.5 mm. 2.3 mm. 3.0 mm. 26.80 kg. 41.94 kg.
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

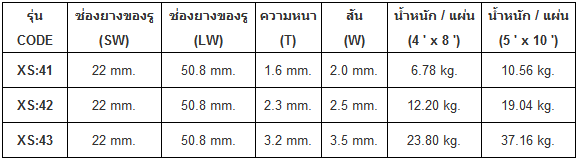

22 mm. 50.8 mm. 1.6 mm. 2.0 mm. 6.78 kg. 10.56 kg.
22 mm. 50.8 mm. 2.3 mm. 2.5 mm. 12.20 kg. 19.04 kg.
22 mm. 50.8 mm. 3.2 mm. 3.5 mm. 23.80 kg. 37.16 kg.
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

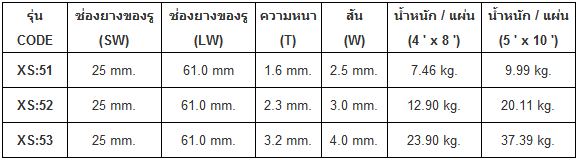

25 mm. 61.0 mm 1.6 mm. 2.5 mm. 7.46 kg. 9.99 kg.
25 mm. 61.0 mm. 2.3 mm. 3.0 mm. 12.90 kg. 20.11 kg.
25 mm. 61.0 mm. 3.2 mm. 4.0 mm. 23.90 kg. 37.39 kg.
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

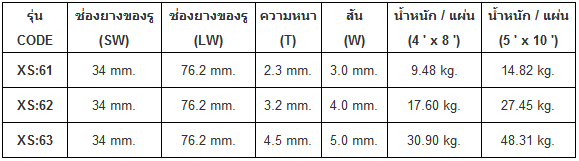

34 mm. 76.2 mm. 2.3 mm. 3.0 mm. 9.48 kg. 14.82 kg.
34 mm. 76.2 mm. 3.2 mm. 4.0 mm. 17.60 kg. 27.45 kg.
34 mm. 76.2 mm. 4.5 mm. 5.0 mm. 30.90 kg. 48.31 kg.
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

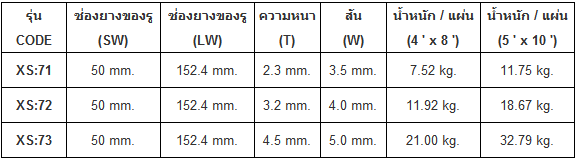

50 mm. 152.4 mm. 2.3 mm. 3.5 mm. 7.52 kg. 11.75 kg.
50 mm. 152.4 mm. 3.2 mm. 4.0 mm. 11.92 kg. 18.67 kg.
50 mm. 152.4 mm. 4.5 mm. 5.0 mm. 21.00 kg. 32.79 kg.
ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')

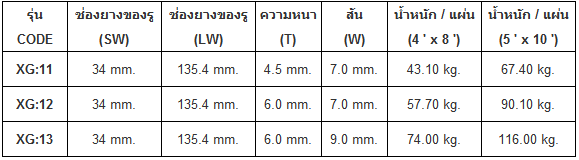

34 mm. 135.4 mm. 4.5 mm. 7.0 mm. 43.10 kg. 67.40 kg.
34 mm. 135.4 mm. 6.0 mm. 7.0 mm. 57.70 kg. 90.10 kg.
34 mm. 135.4 mm. 6.0 mm. 9.0 mm. 74.00 kg. 116.00 kg.

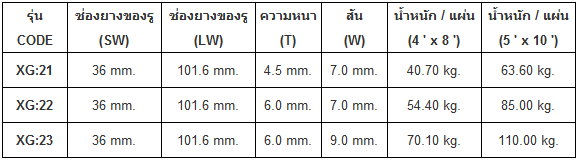

ช่องยางของรู
(SW)
ช่องยางของรู
(LW)
ความหนา
(T)
สัน
(W)
น้ำหนัก / แผ่น
(4 ' x 8 ')
น้ำหนัก / แผ่น
(5 ' x 10 ')
36 mm. 101.6 mm. 4.5 mm. 7.0 mm. 40.70 kg. 63.60 kg.
36 mm. 101.6 mm. 6.0 mm. 7.0 mm. 54.40 kg. 85.00 kg.
36 mm. 101.6 mm. 6.0 mm. 9.0 mm. 70.10 kg. 110.00 kg.
